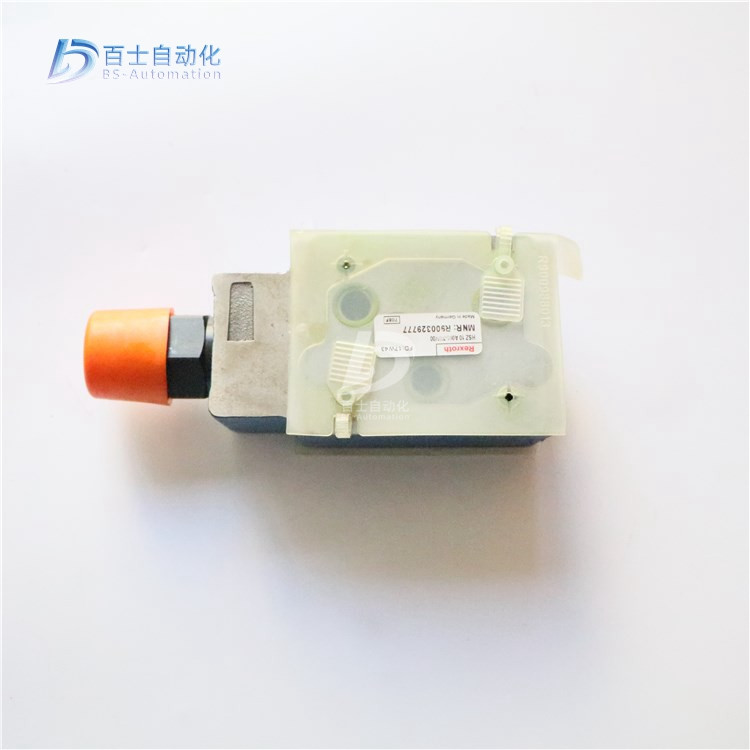

供应力士乐溢流阀DB10-1-4X/50UW65现货原装

三、DZ型先导顺序阀

1.结构和工作原理

DZ型先导顺序阀适用于按压力控制顺序动作的液压系统。DZ型阀是由先导阀、带插入式主阀芯的主阀及可供选择的单向阀组成。根据控制油的供给和排出的不同情况，构成不同型式。

背压阀DZ,,- 30/210

阀腔的压力油由通道通过阻尼器作用在先导阀的控制活塞上，同时压力油也通过阻尼器作用在主阀芯的上腔。当A腔压力升高超过弹簧的调定值时，控制活塞朝着弹簧的方向移动。此时主阀芯. 上腔的油通过阻尼器、控制边和通道流到B腔，并在主阀芯上形成1个压力差，使主阀芯打开，把A腔和B腔接通。在弹簧的作用下可保持这个开启压力的恒定。

在控制活塞上的泄漏油通过内部通道流到B腔。

若从B腔向A腔回油，可选择带有内装单向阀的结构。,

背压阀DZ,,- 30/210X,

这种阀的工作原理与DZ,,- 30/210 型相同，只是控制油输入方式不同。DZ,,一30/210X,, 型阀的控制油是通过通道从外部输入的。

顺序阀DZ,,-一 30/210Y

这种阀的工作原理与DZ,一30/210 型相同，只是控制活塞处泄漏油排出方式不同。DZ,,- 30/210Y 型阀控制活塞的泄漏油必须是通过通道或者是(在无背压的情况下排回油箱。控制油经过通道(9) 排到B腔。

卸荷阀DZ,,- 30/210XY

阀腔的压力油经过通道、阻尼器作用在先导阀的控制活塞上，同时A腔的压力油通过阻尼器作用主阀芯的上腔。当X腔的压力升高并超过弹簧调定的数值时，使控制活塞朝着弹簧的方向移动，由于控制活塞的移动使主阀芯上腔的油通过阻尼器和孔流到先导阀的弹簧腔。这样就使压力油在几乎没有压力损失的情况下从A腔流到B腔，从而达到卸荷的目地。弹簧腔的油在无背压的情况下从通道或排到油箱。若要使压力油从B向A流动，则选用带有单向阀的结构即可实现。

2.顺序阀的常见故障及排除

顺序阀及单向顺序阀的主要故障是不起顺序作用。这有二种情况，一种是进油腔和出油腔压力同时上升或下降;另一种是出油腔没有流量。

一种情况的原因之一是阀芯内的阻尼器(5)堵塞，使控制活塞的泄漏油无法进入调压弹簧腔流回油箱。时间一长，进入油腔压力通过泄漏油传入闪下腔，作用在阀芯下端面上，因阀芯下端面积比控制活塞要大得多，所以阀芯在液压力作用下使阀处于全开位置，变成一个常开阀，因此进油腔和出油腔压力会同时上升或下降。另外，阀芯在阀处于全开位置时卡住也会引起上述现象。阻尼器堵塞也是如此。

第二种情况的原因是泄油口安装成内部回油形式，使调压弹簧腔的油液压力等于出油腔油液压力。因阀芯，上端面积大于下端面积，阀芯在液压力作用下使阀口关闭，顺序阀变成一个常闭阀，出油腔没有流量。另外，阻尼器堵塞、阀芯在阀处于全关位置时卡住也会引起上述现象。( 出油腔没有流量)当端盖上的阻尼器堵塞时，控制油液就不能进入控制活塞腔，阀芯在调压弹簧力作用下使阀口关闭，出油腔同样也没有流量。



四、DA/DAW型先导控制式卸荷阀:

1.工作原理

DA/DAW型阀是先导控制式卸荷阀，它的作用是给蓄能补油，采用高低压双泵的液压系统中，可使低压泵卸荷。

该阀主要是由先导阀、带主阀芯的主阀和单向阀组成。通径10的单向阀在主阀体内，而通径25和32单向阀是在主阀底下的连接板内。

DA型阀

从P→A切换到P→T

泵输出的液流从单向阀流到阀腔(P→A)，同时通过通道流到活塞;通过阻尼器流到主阀的上腔，并且经过阻尼器作用在锥阀上。一但系统压力达到先导阀调定的卸荷压力时，立即把锥阀打开。当控制油经过阻尼器和通过Y排到T腔时，由于阻尼器和在主阀上产生了一个压力降。这时主阀打开，压力油从P腔流到T腔(P→T)。

当主阀开启并且打开时(P→T)，由于A腔的压力作用在柱塞(4)和单向

阀上，使得锥阀(8) 打开和单向阀关闭。这样就完成了从P→A切换到P→T。

从P→T切换到P→A

由于柱塞(4) 的面积比锥阀(8)的有效面积大17%，所以活塞上的作用力也比锥阀上的作用力大17%。

如果蓄能器的压力低于它相对应的切换压力差时，弹簧(9)将锥阀(8)关闭。这样主阀(6)上腔建立起压力，使主阀芯(6)关闭，即关闭了P→T。这样泵输出的液流重新又经过单向阀进入到液压系统。.

DAW型阀

这种阀的性能与DA型阀相同，只是在先导阀(2). 上有个电磁阀，可在先导阀调定的切换压力下任意实现从A→T或T→A。

2.DA/DAW型先导控制式牌子荷阀常见故障及排除

(一)卸荷阀不卸荷

由于阻尼器堵塞，阀芯上腔油液无排出故在导阀开启的情况下，主阀上下腔压力相等且上端面积大于下端面积，无法开启，P→T无油卸荷;主阀在关闭位置时卡住同样不能卸荷;柱塞卡住无法打开导阀则同样不能卸荷。

(二)非卸荷状态下卸荷

由于阻尼器(5)堵塞阀芯上腔未有油压作用，而主阀弹簧力很弱，故主阀芯在很小的力作用开启而卸荷;主阀在开启位置时卡住同样卸荷，而控力并未达导阀的调定值。导阀活塞卡住，导阀常开，则亦卸荷。

(三)DAW型的电磁阀故障同样造成上述二种故障发生。

(四)各“O”形密封圈损坏而引起各部位外泄漏。



五、压力继电器的常见故障及排除

压力继电器的常见故障是灵敏度降低和微动开关损坏等。

前者是由于阀芯、推杆的径向卡紧，或微动开关空行程过大等引起。当阀芯或推杆发生径向卡紧时，磨擦力增加，这个阻力与阀芯和推杆的运动方向相反，它一个方向帮助油液压力克服弹簧力，使油液压力降低，因而使压力继电器的灵敏度降低。

在使用中，由于微动开关支架变形，或零位可调部分松动，都会使原来调整好或在装配后保证的微动开关最小空行程变大，使灵敏度降低。

压力继电器的泄漏如不直接接回油箱，由于泄油口背压过高，也会使灵敏度降低。

差动式压力继电器，因微动开关部分和泄油腔反时，压力即冲破橡胶隔膜进入微动开关部分，从而损坏微动开关。另外，由于调压弹簧腔和泄油腔相通，调节螺钉处又无密封装置，当泄油压力过高时，在调节螺钉处会出现外泄漏现象。所以泄油腔必须直接接回油箱。

压力继电器是一种将油液的压力信号转换成电信号的小型电液控制元件。当油液压力达到压力继电器的调定压力时，即发出电信号，以控制电磁铁、电磁离合器、继电器等电气元件动作，使油路卸荷、卸压、换向、执行机构实现顺序动;作，或关闭电动机，使系统停止工作，起到安全保护作用等。



六、单向阀、液控单向阀、SV/SL型液控单向阀、叠加式液控单向阀

1.结构和工作原理

单向阀又称止回阀或逆止阀。用于液压系统中防止油流反向流动。单向阀有直通式和直角式两种。如图15、图16所示。

SV和SL型液控单向阀都是座式阀，由液压开启，能给出反向流。

这种阀用来隔离局部压力回路，即作为在管子破裂时防止负载降落的保护，也可防止负载下爬。这种液控单向阀主要包括阀体、主阀、先导阀、压缩弹簧和控制活塞 。

SV型阀(无泄油口)一一泄漏油内部回油

由A口至B口始终可以流动。反方向上则导阀和主阀被压缩弹簧和系统压力保持在阀座上。若X口供给压力油则控制活塞被推向右。

这首先打开导阀，然后打开主阀。于是油液先通过导阀，然后通过主

导阀。为了保证用控制活塞能可靠地操纵，需要一定的最低控制压力。

SL型阀(带泄油口)-一-泄漏油外部回油

在原理上，此阀与SV型有相同的功能。不同之处在于增加了泄油口Y,这就可使控制活的环形面积与A口隔离。A口来的油压只作用在控制活塞的面积A4上，从而有效地降低此条件下所需的控制压力。

Z2S型叠加式液控单向阀

Z2S型单向阀是叠加式液控单向阀。它可用于关闭一个或两个工作油口，无泄漏持续时间长，稳定性好。

油液从A到A1或B到B1自由流通，反向则被截止。如果油流通过阀，例

如从A到A1，压力油作用在阀芯上，阀芯则向右运动并推动钢球离开阀座。单向阀被控制油打开时，油可从B1到B流通。压力在B1腔卸荷，单向阀全部开启。为保证两个主单向阀在换向阀中位时能可靠的关闭，阀的A、B口与回油路连接。

2.单向阀的主要故障

单向阀可能出现的最主要的故障，是当油液从P2腔反向进入时，锥阀芯(或钢球)不能将油液严格封闭而产生渗漏。这种渗漏现象更容易出现在反向流油的压力比较低的情况。这时需要检查阀芯锥面(或钢球)与阀座的接触是否紧密;或检查阀座孔与阀芯孔是否保证所需要的同轴度要求，或者当阀座压入阀体孔时有没有压歪。如不符合要求，则需将阀芯锥面(或钢球)与阀座重新配研，或者将阀座拆出重新压装，直到与阀芯锥面(或钢球)严密接触为止。

另外单向阀的阀座或阀套与阀体间的密封装配或拆装时挤伤，而造成内部泄漏。

如果单向阀启闭不灵活，这种阀芯有卡阻现象，则需检查阀体孔与阀芯的加工几何精度，以及二者的配合间隙是否符合要求。这种现象有可能出现于正向开启压力很小的单向阀，或者这种开启压力很小的单向阀是阀芯轴线沿水平方向安装使用时的场合;另外，也应检查弹簧是否断裂或者过分弯曲而引起卡阻。这里应该注意的是，不论是直通型单向阀还是直角型单向阀，都不允许阀芯锥面向上安装。
