量热仪的结构

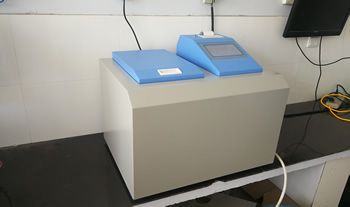

仪器由可分离的两大部分组成：左侧是恒温式量热筒（俗称方箱），右侧则是仪器的电气测控箱。两部分通过电缆连接。量热筒包括外壳、外套筒、内筒（小筒）、氧弹、可自由开启和闭合的上盖（俗称大盖）等。内筒搅拌器、内筒测温探头和点火中心电极均安装在大盖上，外筒测温探头固定在外套筒外壁上。外套筒的外壳也是点火回路的一部分。在方箱的后背下端设有放水口和溢水口，方箱的上面没有注水口。试验时套筒夹层中充满水，小筒按要求加水后放在套筒内，由支架来限定小筒的位置使其居中，将装好试样、充过氧气的氧弹放在内筒是三个金属支脚上，合上大盖，既可开始进行试验。试验时，上盖中心电极、氧弹、小筒支脚和外套筒整个构成了电气通路，是点火成功的保证。
电气测控箱包括：高级单片微机系统、温度采集及转换系统、液晶显示屏、面板式打印机、键盘、点火和搅拌控制单元、开关电源和点火电源等。
技术参数：
1、温度测量范围：0℃~65℃
2、温度测量分辨率：0.0001℃
3、样品量:0.5g~1.5g
4、仪器采用了双探头，可同时显示内筒和外筒的水温，以便调节内外筒的温度。
5、热容量（水当量）：约10500J／K（合2500caI／K）
6、内筒装水量：2000ml（2500g）；外套筒装水量：约20L；
7、内筒（小筒）可以取出，方便人工定水量、定水温，可无限制连续做样。
8、热容量重复性：优于0.1﹪
9、卧式分体结构，中文液晶显示，内置微型打印机，实验结束后，自动打印并存储记录最近50次的实验结果；
10、采用高级单片机系统控制，可以测试发热量低的生料；
11、电源:AC220V±10%，50HZ，功率：30W；
